高频线缆, 100Ω, 2对, 26AWG, PVC 外被
UL 20276 符合 燃烧VW-1

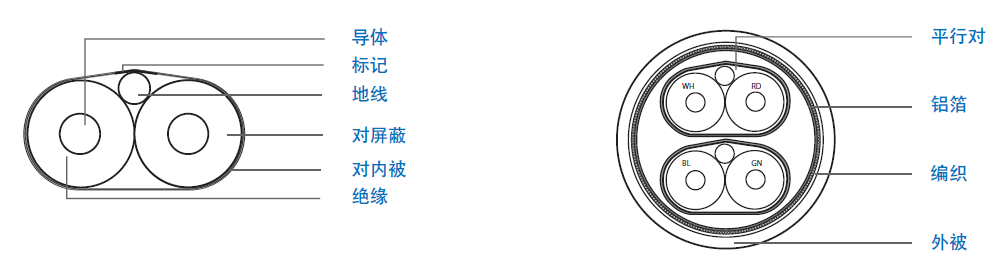

结构
| 平行对 | 成缆 |
| 导体：26 AWG 单根镀银铜线, 外径0.404 mm | 半成品：2 对 (#1-2) 一起成缆 |
| 绝缘：0.47 mm of FPE, 外径：1.35 mm | 内屏蔽：双面铝箔，重叠率 25%参考 |
| 颜色 - 白-红，蓝-绿 | 编织 |
| 对：扁平及平行 | 外屏蔽：38 AWG 镀锡导体，重叠率 80% |
| 地线：26 AWG 单根镀锡铜线, 外径0.404 mm | 外被 |
| 对屏蔽：铝箔麦拉带, 铝面朝内，颜色 - 蓝 | 0.55 mm 柔性PVC, 颜色 - 黑 直径： 5.00 mm 参考 |
| 对外被：PET | 印字 |
| 对外径：1.52*2.32mm 参考对的 | E258654 AWM STYLE 20276 26AWG Ⅰ/Ⅱ A/B 80℃ 30V |
| 对的标识：第1对整个长度标识#1 ，第2对整个 | VW-1 CSA TYPE AWM 26AWG Ⅱ A/B 80℃ 30V FT1 |
| 长度标识 #2 | KSHS-02-26-002 KINGSIGNAL xxxxM |
电气性能
| 测试8米，功能适用1.25 GHz | |
| 差模阻抗(Ohms @ TDR) | 100 ±5 |
| 电容(pF/m,1kHz) | Nom. 42 |
| 延时(ns/ft) | Nom.1.55 |
| 延时差(ps/8 m, 对内) | 70 |
| 延时差(ps/8 m, 对间) | 350 |
| 导体直流电阻(Ohms/km@20℃,Max) | 130 |
| 绝缘电阻(GOhms/km) | 1.0 |
| 介电强度(V) | 100 |
| 峰进运行电压(V) | 100 |
| 测试电压(线/线/屏蔽 Vrms 50Hz 1min) | 500 |
| 衰减 (SDD21) | |
| 频率(GHz) | 衰减(Nom. dB/8m) |
| 0.10 | 2.1 |
| 1.25 | 8.1 |
物理特性
| 弯曲半径 | 5 * OD Min |
| 操作温度(℃) | -40~+85 |
| 储存温度(℃) | -25~+65 |
