高频线缆, 100Ω, 2对, 28AWG, PVC 外被
UL 758, Page 20276; CSA22.2 No.210 符合 VW-1 / FT1

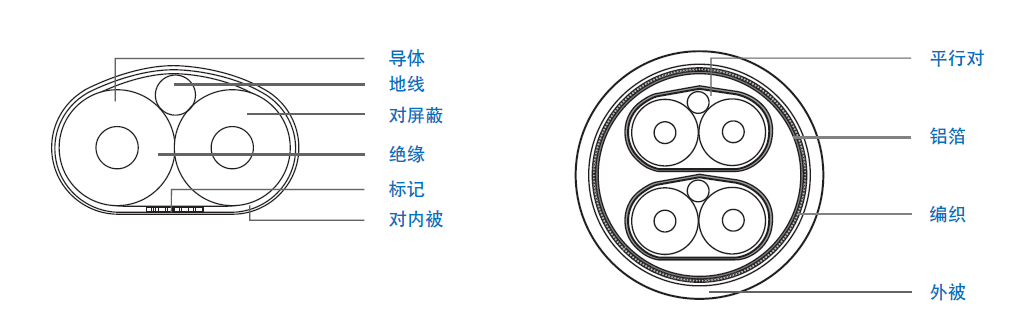

结构
| 平行对 | 成缆 |
| 导体：28 AWG 单根镀银铜线, 外径0.35 mm | 半成品：8 对 (#1-8) 一起成缆 |
| 绝缘：0.41 mm of FPE, 外径：1.17 mm, 颜色 - 本色 | 内屏蔽：双面铝箔，重叠率 25% |
| 对：扁平及平行 | 编织 |
| 地线：28 AWG 单极镀锡铜线, 外径0.33 mm | 外屏蔽：38 AWG 镀锡导体，重叠率 65% |
| 对屏蔽：铝箔麦拉带, 铝面朝内，颜色 - 蓝 | 外被 |
| 对外被：PET | 0.64 mm 柔性PVC, 颜色 - 黑灰色 直径： 4.70±0.20 mm |
| 对外径：1.4 * 2.6 mm 参考 | 印字 |
| 对的标识：第1对整个长度标识#1 ，第2对整个长 | E258654 AWM STYLE 20276 28AWG Ⅰ/Ⅱ A/B 80℃ |
| 标识 #2 | 30V VW-1 CSA TYPE AWM 28AWG Ⅱ A/B 80℃ 30V |
| FT1 KSHS-11-28-008 KINGSIGNAL xxxxM |
电气性能
| 功能适用(GHz) | 5 |
| 差模阻抗(Ohms) | 100±5 |
| 延时差(对内,ps/m) | <10 |
| NEXT(dB, @3.2GHz) | <-30 |
| 衰减 (SDD21) | |
| 频率(GHz) | 衰减(dB/m Max) |
| 1.60 | 1.43 |
| 3.20 | 2.10 |
物理特性
| 弯曲半径 | 5 * OD Min |
| 操作温度(℃) | -40~+85 |
| 储存温度(℃) | -25~+65 |
