(1P*30AWG+D+AL+MY)*4C+1P*30AWG+5C*30AWG+AL+D+B

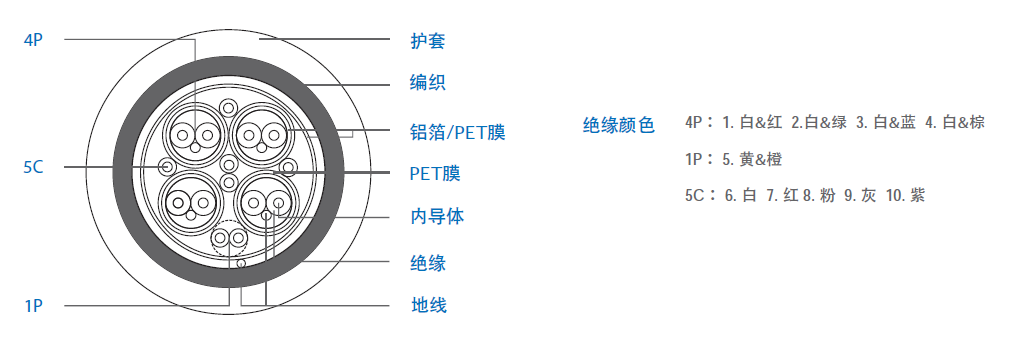

电缆结构
| 项目 | 描述 | |||
|---|---|---|---|---|
| 内导体 | AWG | 30AWG(4P) | 30AWG(1P) | 30AWG(5C) |
| 材料 | 多股镀锡铜绞线 | |||
| 尺寸(mm) | 7×(0.100±0.008) | |||
| 绝缘 | 材料 | 发泡PE | 发泡PE | 发泡PE |
| 直径(mm) | 0.80±0.05 | 0.55±0.05 | 0.55±0.05 | |
| 地线 | 材料 | 多股镀锡铜绞线 | / | / |
| 尺寸(mm) | 7×0.100±0.008 | / | / | |
| 里层铝箔 | 覆盖 | 100%(铝层朝内) | / | / |
| 膜 | 覆盖 | 100% | / | / |
| NO. | 4P | 1P | 5C | |
| 外层铝箔 | 覆盖 | 100%(铝层朝外) | ||
| 地线 | 材料 | 多股镀锡铜绞线 | ||
| 尺寸(mm) | 7×(0.100±0.008) | |||
| 编织 | 材料 | 16×6×0.12A | ||
| 护套 | 材料 | 黑色PVC(RoHS) | ||
| 尺寸(mm) | 5.5±0.15 | |||
| 印字 | HIGH SPEED HDMITM CABLE E258654 AWM STYLE 20276 80℃ 30V VW-1 KingSignal xxxxM |
|||
电气性能
| 额定温度(℃) | -25～+80 |
| 额定电压(V) | 30 |
| 内导体电阻(Ω/Km 20℃) | ≤376.96 |
| 对内延时 (ps/m) | ≤112 |
| 远端串扰(1-5000MHZ) | ＜-20dB |
| 绝缘电阻(MΩ·km) | ≥100 |
| 耐压(VAC, 1min) | 500 |
| 阻抗(ohm) | 100±10 |
| 对间延时(ns/m) | ≤1.78 |
机械性能
| 护套老化温度和时间(℃，h) | 113，168 |
| 伸长率(%) | 老化前>100，老化后>65 |
| 抗拉强度(Mpa) | 老化前＞10.5，老化后>7.35 |
| 防火等级 | VW-1 |
| 火花机测试 | 100% PASS |
衰减值(典型值)
| 频点(MHZ) | 衰减(dB/3m) |
|---|---|
| 825 | 5 |
| 2475 | 12 |
| 4125 | 20 |
| 5100 | 25 |
