高频线缆, 100Ω, 8对, 26AWG, PVC 外被
UL 20276 符合 燃烧VW-1

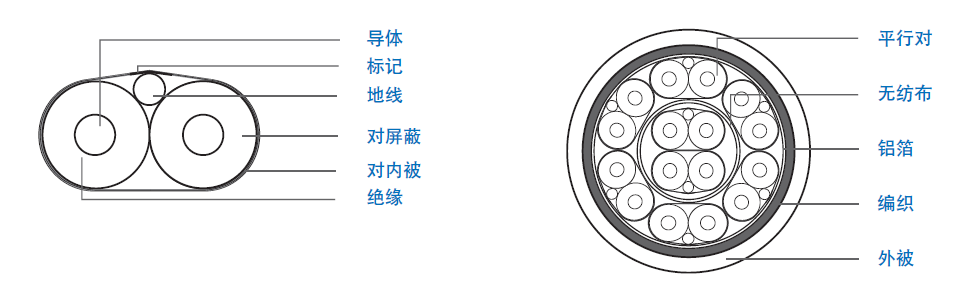

结构
| 平行对 | 成缆 |
| 导体：26 AWG 单根镀银铜线, 外径0.404 mm | 半成品：8 对 (#1-8) 一起成缆 |
| 绝缘：0.47 mm of FPE, 外径：1.35 mm, 颜色 - 本色 | 内屏蔽：双面铝箔，重叠率 25% |
| 对：扁平及平行 | 编织 |
| 地线：26 AWG 单根镀锡铜线, 外径0.404 mm | 外屏蔽：36 AWG 镀锡导体，重叠率 80% |
| 对屏蔽：铝箔麦拉带, 铝面朝内，颜色 - 蓝 | 外被 |
| 对外被：PET | 0.76 mm 柔性PVC, 颜色 - 黑 直径：9.3 mm 参考 |
| 对外径：1.65*2.58mm 参考 | 印字 |
| 对的标识：第1对整个长度标识#1 ，第2对整个长 | E258654 AWM STYLE 20276 AWM Ⅰ/Ⅱ A/B 80℃ |
| 标识 #2，共8对 | 30V KSHS-11-26-008 KINGSIGNAL xxxxM |
电气性能
| 测试8米，功能适用10 GHz | |
| 差模阻抗(Ohms@TDR) | 100±5 |
| 电容(pF/m, 1kHz) | Nom.42 |
| 延时(ns/ft) | Nom. 1.55 |
| 延时差(对内,ps/8m, Max) | 80 |
| 延时差(对间,ps/8m, Max) | 350 |
| 导体直流电阻(Ohms/km @ 20℃, Max) | 130 |
| 绝缘电阻(GOhms/km) | 1.0 |
| 传播速率(%) | Nom.70 |
| 介电强度(V) | 100 |
| 衰减 (SDD21) | |
| 频率(GHz) | 衰减(dB/10m Max) |
| 0.10 | 2.1 |
| 1.25 | 8.1 |
| 2.50 | 12.0 |
| 5.00 | 19.0 |
| 7.00 | 24.7 |
| 10.00 | 34.3 |
物理特性
| 弯曲半径 | 5 * OD Min |
| 操作温度(℃) | -40~+85 |
| 储存温度(℃) | -25~+65 |
