    高频线缆, 100Ω, 2对, 28AWG, LSZH 外被
    UL13 CL2, FT1 符合

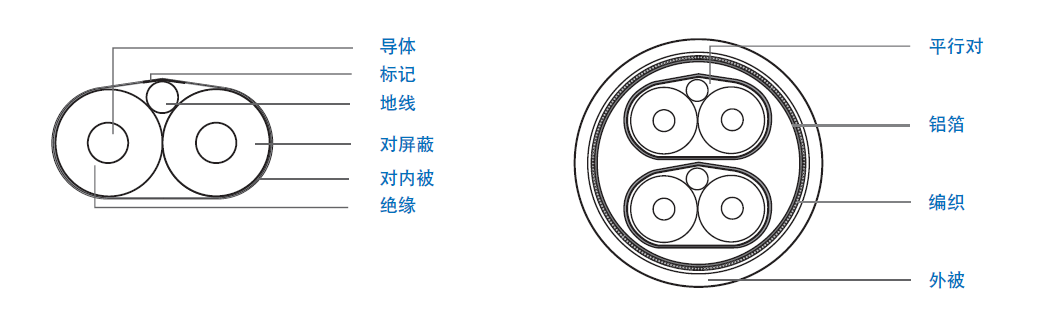

    结构

      平行对   编织
      导体:28 AWG 单根镀银铜线, 外径0.35 mm   外屏蔽:38 AWG 镀锡导体,重叠率 80%
      绝缘:0.41 mm of FPE, 外径:1.17 mm, 颜色 - 本色   外被
      对:扁平及平行   0.64 mm LSZH, 颜色 - 黑 直径:4.70 mm
      地线:28 AWG 单极镀锡铜线, 外径0.33 mm   印字
      对屏蔽:铝箔麦拉带, 铝面朝内,颜色 - 蓝   E258654 AWM STYLE 20851 28AWG Ⅰ/Ⅱ A/B 80℃
      对外被:PET   30V VW-1 CSA TYPE AWM 28AWG Ⅱ A/B 80℃ 30V
      对外径:1.4 * 2.6 mm 参考   FT1 KSHS-11-28-002 IEC60332-3-24
      对的标识:第1对整个长度标识#1 ,第2对整个长   KINGSIGNAL xxxxM
                       标识 #2
      成缆
      半成品:8 对 (#1-8) 一起成缆
      内屏蔽:双面铝箔,重叠率 25%

    电气性能

      功能适用(GHz)   10
      差模阻抗(Ohms)   100±5
      延时差(对内,ps/m)   <10
      NEXT(dB, @3.2GHz)   <-30
      衰减 (SDD21)
               频率(GHz)   衰减(Nom. dB/7m)
                       1.25   8.9
                       2.50   13.5
                       5.00   21.0
                       7.00   26.1
                       9.00   31.6
                      10.00   33.7

    物理特性

      弯曲半径   5 * OD Min
      操作温度(℃)   -40~+85
      储存温度(℃)   -25~+65
