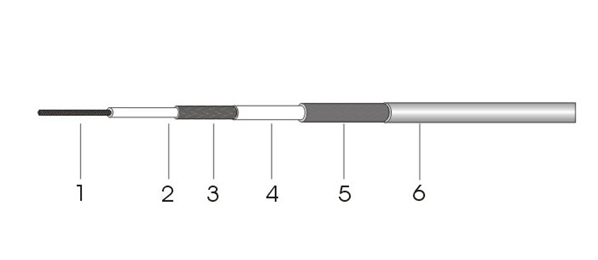

结构参数
| 项目 | 材料 | 直径(mm) |
|---|---|---|
| 1. 内导体 | 镀银铜包钢线 | 7X0.102 |
| 2. 绝缘体 | 聚四氟乙烯(PTFE) | 0.86 |
| 3. 内编织层 | 镀银铜线编织 | Nom.1.26 |
| 4. 内护套 |
聚全氟乙丙烯(FEP) |
1.83 |
| 5. 外导体 | 镀银铜线编织 | Nom.2.29 |
| 6. 护套 | 聚全氟乙丙烯(FEP) | 2.95 |
电性能参数
| 电容(pF/m) | 96.45 |
| 阻抗(ohm) | 50 |
| 传输速率(%) | 70 |
| 最大工作电压(KVrms) | 1.0 |
| 最大工作频率(MHz) | 3000 |
机械和环境性能
| 工作温度范围(℃) | -55至+200 |
| 弯曲半径(mm) | 15 |
| ROHS环保 | 符合 |
衰减
| 频率(MHz) | 衰减(dB/m) |
|---|---|
| 100 | 0.453 |
| 400 | 0.912 |
| 1000 | 1.457 |
| 3000 | 2.572 |
