描述
额定温度：70℃
参考标准：ANSI/EIA/TIA-568c&YD/T1019&IEC61156&UL444
实芯裸铜导体
颜色标识PE绝缘
撕裂绳（可选）
PVC或LSZH或PE护套
包装：打卷装箱或轴装

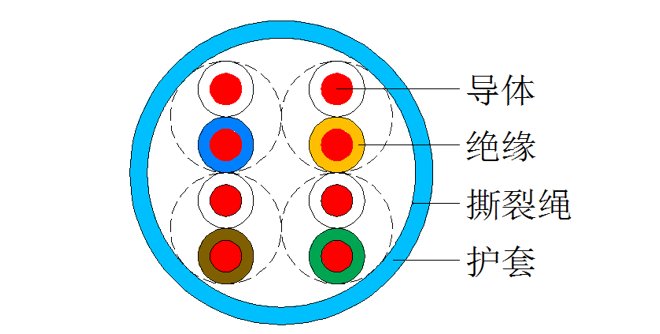

结构
导体：24AWG单根实芯裸铜
绝缘：PE，外径0.88mm参考
成缆：4对芯线对绞集合，橙/白橙、蓝/白蓝、绿/白绿、棕/白棕
外被：PVC、LSZH、PE护套、颜色可选，直径4.80mm参考
物理特性
最小静态弯曲直径：8倍电缆外径
撕裂绳拉力：≥200N
电气特性
| 单根导体直流电阻（max） | 9.38 Ω/100m |
| 线对直流电阻不平衡（max） | 5 % |
| 导体间介电强度（DC, 1min） | 1 KV |
| 绝缘电阻最大值 | 5000 MΩ/KV |
| 工作电容最大值 | 5.6 nf/100m |
| 线对对地电容不平衡 | 330 pf/100m |
| 时延差（max） | 45 ns/100m |
| 特性阻抗 | 100±15 Ω |
| 传输速率 | 60 % |
传输特性
| 频率 MHz | 衰减ATT db/100m | RL db,min | NEXT db,min | PSNEXT db,min | ACRF db,min | PSACRF db,min | PD max,ns/100m |
|---|---|---|---|---|---|---|---|
| 4 | 4.1 | 23.0 | 56.3 | 53.3 | 51.7 | 48.7 | 552 |
| 8 | 5.8 | 24.5 | 51.8 | 48.8 | 45.7 | 42.7 | 546.7 |
| 10 | 6.5 | 25.0 | 50.3 | 47.3 | 43.8 | 40.8 | 545.4 |
| 16 | 8.2 | 25.0 | 47.3 | 44.3 | 39.7 | 36.7 | 543 |
| 20 | 9.3 | 25.0 | 45.8 | 42.8 | 37.7 | 34.7 | 542 |
| 25 | 10.4 | 24.3 | 44.3 | 41.3 | 35.8 | 32.8 | 541.2 |
| 31.25 | 11.7 | 23.6 | 42.9 | 39.9 | 33.9 | 30.9 | 540.4 |
| 62.5 | 17 | 21.5 | 38.4 | 35.4 | 27.8 | 24.8 | 538.6 |
| 100 | 22 | 20.1 | 35.3 | 32.3 | 23.8 | 20.8 | 537.6 |
