描述
额定温度：70℃
参考标准：ANSI/EIA/TIA-568c&YD/T1019&IEC61156&UL444
11801,IEC61163
实芯裸铜导体
颜色标识PE绝缘
撕裂绳（可选）
PVC或LSZH或PE护套
包装：打卷装箱或轴装

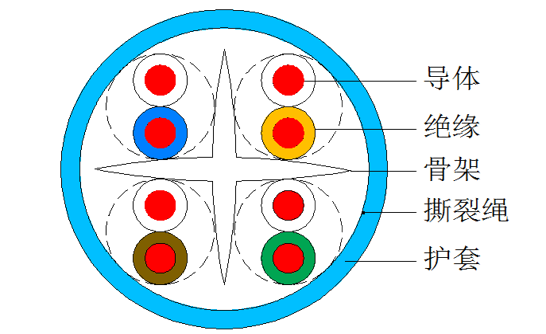

结构
满足标准：ANSI/TIA-568-C.2、YDT1019-2013、IEC-61156-5-2009
导体：23AWG单根实芯裸铜
绝缘：PE，外径1.15mm参考
成缆：4对芯线对绞集合，十字骨架填充，橙/白橙、蓝/白蓝、绿/白绿、棕/白棕
包带：PET
地线：单根镀锡铜线
屏蔽：铝箔麦拉带、铝面朝内
外被：PVC、LSZH、PE护套、颜色可选，直径7.2mm参考
物理特性
最小静态弯曲直径：8倍电缆外径
撕裂绳拉力: ≥200N
电气特性
| 单根导体直流电阻（max） | 9.38 Ω/100m |
| 线对直流电阻不平衡（max） | 5 % |
| 导体间介电强度（DC,1min） | 1 KV |
| 绝缘电阻最大值 | 5000 MΩ/KM |
| 工作电容最大值 | 5.6 nf/100m |
| 线对对地电容不平衡 | 330 pf/100m |
| 时延差（max） | 45 ns/100m |
| 特性阻抗 | 100±15 Ω |
| 传输速率 | 60 % |
传输特性
| 频率 MHz | ATT db/100m | RL db, min | NEXT db, min | PSNEXT db, min | ELFEXT db, min | PSELFEXT db, min | PD ns/100m |
|---|---|---|---|---|---|---|---|
| 4 | 3.8 | 23.0 | 65.3 | 63.3 | 55.8 | 52.8 | 552 |
| 8 | 5.3 | 24.5 | 60.8 | 58.8 | 49.7 | 46.7 | 546.7 |
| 10 | 6.0 | 25.0 | 59.3 | 57.3 | 47.8 | 44.8 | 545.4 |
| 16 | 7.6 | 25.0 | 56.2 | 54.2 | 43.7 | 40.7 | 543 |
| 20 | 8.5 | 25.0 | 54.8 | 52.8 | 41.8 | 38.8 | 542 |
| 25 | 9.5 | 24.3 | 53.3 | 51.3 | 39.8 | 36.8 | 541.2 |
| 31.25 | 10.7 | 23.6 | 51.9 | 49.9 | 37.9 | 34.9 | 540.4 |
| 62.5 | 15.4 | 21.5 | 47.4 | 45.4 | 31.9 | 28.9 | 538.6 |
| 100 | 19.8 | 20.1 | 44.3 | 42.3 | 27.8 | 24.8 | 537.6 |
| 200 | 29.0 | 18.0 | 39.8 | 37.8 | 21.8 | 18.8 | 536.5 |
| 250 | 32.8 | 17.3 | 38.3 | 36.3 | 19.8 | 16.8 | 536.3 |
