描述
额定温度:70℃
参考标准:ANSI/EIA/TIA-568c&YD/T1019&IEC61156&UL444
单根裸铜导体
颜色标识PE绝缘
包装:打卷装箱或轴装
最小静态弯曲直径:8倍电缆外径

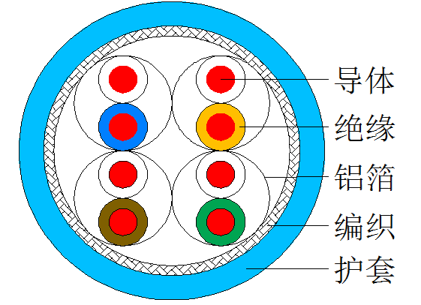

结构
满足标准:ANSI/TIA-568-C.2、YDT1019-2013、IEC-61156-5-2009
导体:23AWG单根实芯裸铜
绝缘:FPE,外径1.40mm参考
芯线对绞:橙/白、蓝/白、绿/白、棕/白,每对铝箔麦拉屏蔽
成缆:4对芯线对绞集合
编织:镀锡铜线编织屏蔽
外被:PVC、LSZH、PE护套、颜色可选
直径8.10mm参考
物理特性
最小静态弯曲直径:8倍电缆外径
电气特性
单根导体直流电阻(max) | 9.38 Ω/100m |
绝缘点火测试(DC) | 2.5 KV |
时延差(max) | 45 ns/100m |
特性阻抗(nom) | 100±15 Ω |
燃烧试验 | 垂直燃烧 |
传输特性
FREQUENCY | RL | IL | PSNEXT | PSELFEXT |
---|---|---|---|---|
10 | 23 | / | / | 40 |
31 | 23 | / | 37 | 30 |
62 | 21 | 15 | 36 | 25 |
125 | 18 | 22 | 34 | 25 |
155 | / | / | / | 25 |
250 | 13 | 32 | 27 | 15 |
