主要技术特性
| 电气性能 | 材料及机械性能 | |||||
|---|---|---|---|---|---|---|
| 特性阻抗 | 50Ω | 内导体 | 插针 | 黄铜 | 镀金 | |
| 频率范围 | DC~18GHz | 插孔 | 铍青铜 | 镀金 | ||
| 额定电压 | 335V rms | 壳体及其他金属件 | 黄铜/不锈钢 | 镀金/钝化 | ||
| 介质耐压 | 1000V rms | 弹性件 | 铍青铜 | 镀金 | ||
| 电压驻波比 | ≤1.05+0.1f(GHz) | 绝缘介质 | PTFE或LCP | |||
| ≤1.05+0.08f(GHz) | 配半柔、半刚电缆中心 | 密封圈 | 硅橡胶 | |||
| 接触电阻 | ≤3mΩ | 中心接触件 | 温度范围 | -65℃ ~+165℃ | ||
| ≤2mΩ | 外接触件 | 耐久性 | 500次 | |||
| 绝缘电阻 | ≥5000MΩ | |||||
| 插入损耗 | ≤0.06√f(GHz)dB | |||||
具体型号
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|

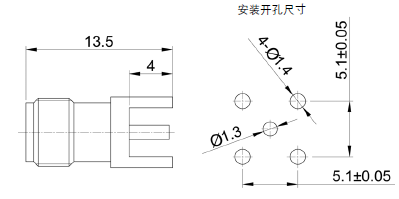

| SMA-KHD |
 |
 |

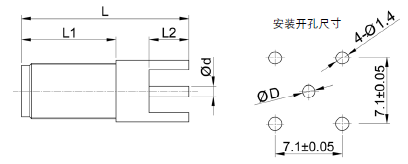

| 产品型号 | L1 | L2 | L | d | D |
|---|---|---|---|---|---|
| SMA-KHD1 | 10.0 | 4.2 | 17.7 | 1.0 | 1.1 |
| SMA-KHD2 | 11.0 | 3.0 | 34.0 | 0.8 | 0.9 |
| SMA-KHD3 | 11.0 | 3.0 | 29.0 | 0.8 | 0.9 |
 |
 |

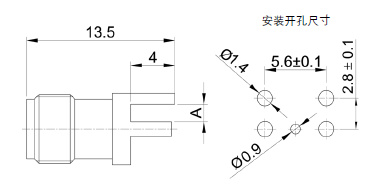

| 产品型号 | A | 备注 |
|---|---|---|
| SMA-KHD9 | 2.0 | |
| SMA-KHD9A | 1.8 | |
| SMA-KHD9B | 2.2 |
