主要技术特性
| 电气性能 | 材料及机械性能 | |||||
|---|---|---|---|---|---|---|
| 特性阻抗 | 50Ω | 内导体 | 插针 | 黄铜 | 镀金 | |
| 频率范围 | DC~18GHz | 插孔 | 铍青铜 | 镀金 | ||
| 额定电压 | 335V rms | 壳体及其他金属件 | 黄铜/不锈钢 | 镀金/钝化 | ||
| 介质耐压 | 1000V rms | 弹性件 | 铍青铜 | 镀金 | ||
| 电压驻波比 | ≤1.05+0.1f(GHz) | 绝缘介质 | PTFE或LCP | |||
| ≤1.05+0.08f(GHz) | 配半柔、半刚电缆中心 | 密封圈 | 硅橡胶 | |||
| 接触电阻 | ≤3mΩ | 中心接触件 | 温度范围 | -65℃ ~+165℃ | ||
| ≤2mΩ | 外接触件 | 耐久性 | 500次 | |||
| 绝缘电阻 | ≥5000MΩ | |||||
| 插入损耗 | ≤0.06√f(GHz)dB | |||||
具体型号
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|

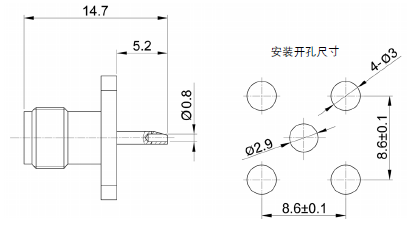

| SMA-KFD |
 |
 |

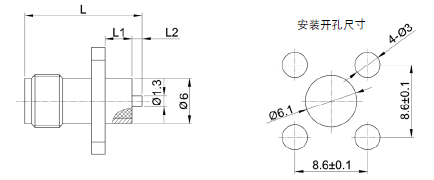

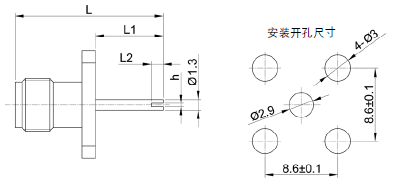

| 产品型号 | L1 | L2 | L | h |
|---|---|---|---|---|
| SMA-KFD1 | 8 | 1.4 |
17.5 | 0.6 |
| SMA-KFD2 | 2.4 | 1.6 | 12.0 | 0.6 |
| SMA-KFD18 | 2.5 | 1.6 | 12.1 | 0.2 |
 |
 |

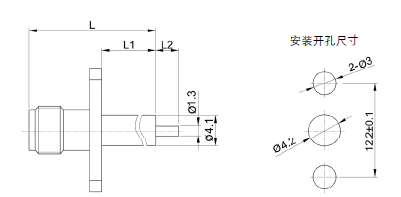

| 产品型号 | L1 | L2 | L |
|---|---|---|---|

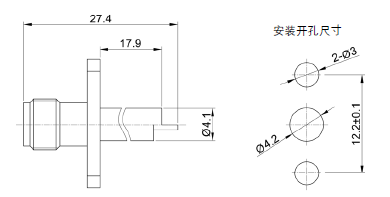

| SMA-KFD3 | 15.0 | 3.0 | 27.4 |

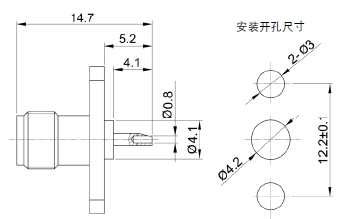

| SMA-KFD5B | 3.2 | 2.0 | 14.7 |
 |
 |

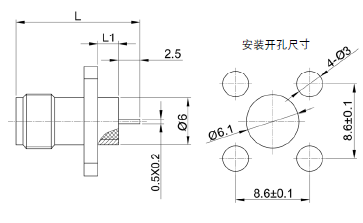

| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-KFD4 | |
 |
 |

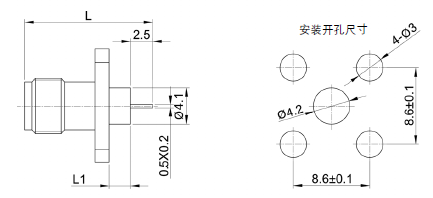

| 产品型号 | L1 | L |
|---|---|---|
| SMA-KFD5 | 4.0 | 15.5 |
| SMA-KFD6 | 9.0 | 20.5 |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-KFD7 | |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-KFD8 |
 |
 |

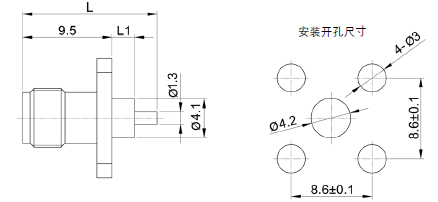

| 产品型号 | L1 | L |
|---|---|---|
| SMA-KFD9 | 2.4 | 14.5 |
| SMA-KFD10 | 3.2 | 15.3 |
| SMA-KFD11 | 4.8 | 16.9 |
| SMA-KFD12 | 4.0 | 16.1 |
 |
 |
| 产品型号 | L1 | L |
|---|---|---|
| SMA-KFD13 | 4.0 | 16.0 |
| SMA-KFD14 | 3.2 | 15.3 |
 |
 |

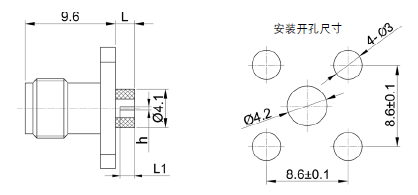

| 产品型号 | L1 | L | h |
|---|---|---|---|
| SMA-KFD15 | 2.0 | 2.0 | 0.4 |
| SMA-KFD28 | 2.5 | 3.0 | 0.2 |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-KFD17 |
 |
 |
| 产品型号 | L1 | L2 | L |
|---|---|---|---|
| SMA-KFD19 | 4.0 | 2.0 | 15.5 |
| SMA-KFD29 | 3.2 | 3.0 | 15.7 |
