主要技术特性
| 电气性能 | 材料及机械性能 | |||||
|---|---|---|---|---|---|---|
| 特性阻抗 | 50Ω | 内导体 | 插针 | 黄铜 | 镀金 | |
| 频率范围 | DC~18GHz | 插孔 | 铍青铜 | 镀金 | ||
| 额定电压 | 335V rms | 壳体及其他金属件 | 黄铜/不锈钢 | 镀金/钝化 | ||
| 介质耐压 | 1000V rms | 弹性件 | 铍青铜 | 镀金 | ||
| 电压驻波比 | ≤1.05+0.1f(GHz) | 绝缘介质 | PTFE或LCP | |||
| ≤1.05+0.08f(GHz) | 配半柔、半刚电缆中心 | 密封圈 | 硅橡胶 | |||
| 接触电阻 | ≤3mΩ | 中心接触件 | 温度范围 | -65℃ ~+165℃ | ||
| ≤2mΩ | 外接触件 | 耐久性 | 500次 | |||
| 绝缘电阻 | ≥5000MΩ | |||||
| 插入损耗 | ≤0.06√f(GHz)dB | |||||
具体型号
 |
 |

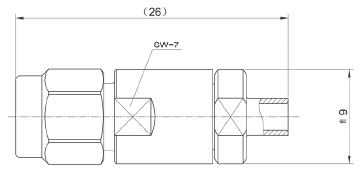

| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-J102 | Gore 3506 |
 |
 |

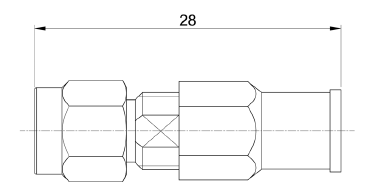

| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-J201 | SFT-50-2-51 670-086 | |
| SMA-J201A | SFT-50-2-51 670-086 | 可退螺套 |
| SMA-J201G | SFT-50-2-51 670-086 | 不锈钢 |
| SMA-J302 | SFT-50-3-51 670-141 | |
| SMA-J302A | SFT-50-3-51 670-141 | 不锈钢 |
| SMA-J302D | SFT-50-3-51 670-141 | 可退螺套 |
 |
 |

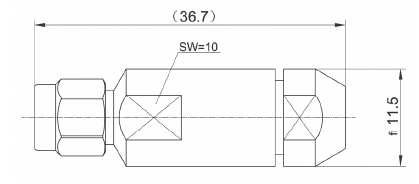

| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-J302A | SFT-50-3-51 | 无插针 |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-J302B | SFT-50-3-51 | 无插针, 可退螺套 |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-J302 | SFT-50-2-51 | |
| SMA-J303 | SFT-50-3-51 |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-J202Y | SFT-50-2-51 | 压接 |
| SMA-J303Y | SFT-50-3-51 | 压接 |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-J409 | SFCF46-50-4-51 | |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-J304 | SFCJ-50-3-51 | |
|
|
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-J502 | SFCJ-50-5-52 | |
| SMA-J601 | Semflex AL290 |
