结构参数

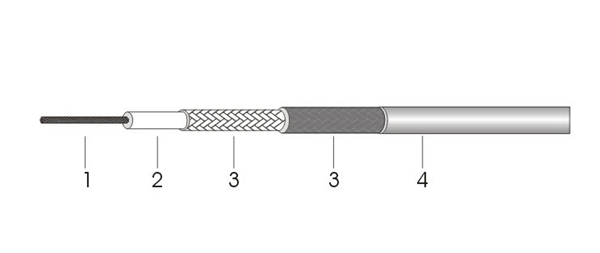

| 项目 | 材料 | 直径(mm) |
|---|---|---|
| 1. 内导体 | 镀银铜线 | 7X0.20 |
| 2. 绝缘体 | 低密度聚四氟乙烯(LDPTFE) | 1.78 |
| 3. 外导体 | 镀银铜带编织(95%编织密度) | --- |
| 4. 外导体 | 镀银铜线编织(90%编织密度) | Nom.2.39 |
| 5. 护套 |
聚全氟乙丙烯(FEP) |
2.82 |
电性能参数
| 电容(pF/m) | 85 |
| 阻抗(ohm) | 50 |
| 传输速率(%) | 75 |
| 绝缘电阻(MΩ.km) | >108 |
机械和环境性能
| 工作温度范围(℃) | -55至+200 |
| ROHS环保 | 符合 |
衰减
| 频率(GHz) | 衰减(dB/m) |
|---|---|
| 0.5 | 0.469 |
| 1.0 | 0.679 |
| 3.0 | 1.193 |
| 5.0 | 1.541 |
| 10.0 | 2.262 |
