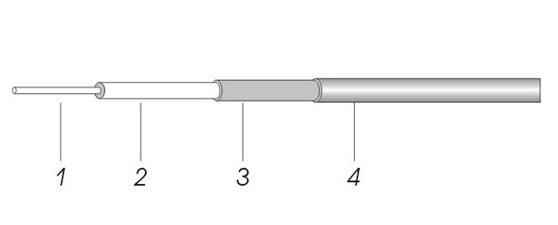

结构参数
| 项目 | 材料 | 直径(mm) |
|---|---|---|
| 1. 内导体 | 裸铜线或铜包铝线 | 4.22 |
| 2. 绝缘体 | 发泡聚乙烯 | 17.42 |
| 3. 外导体 | 焊接铝管 | 18.16 |
| 4. 护套 |
黑色聚乙烯(PE) |
19.94 |
电性能参数
| 电容(pF/m) | 50 |
|
| 阻抗(ohm) | 75 | |
| 传输速率(%) | 88 | |
| 衰减屏蔽(>dB) | 100 | |
| 最大试验电压(Vrms) | 5000 | |
| 回波损耗(≥dB) | VHF UHF |
23 20 |
机械和环境性能
| 工作温度范围(℃) | -40至+80 |
| 最小弯曲半径(mm) | 252 |
| ROHS环保 | 符合 |
衰减
| 频率(MHz) | 衰减(dB/100m) |
|---|---|
| 5 | 0.36 |
| 55 | 1.18 |
| 211 | 2.43 |
| 400 | 3.44 |
| 550 | 4.10 |
| 750 | 4.89 |
| 865 | 5.31 |
| 1000 | 5.74 |
