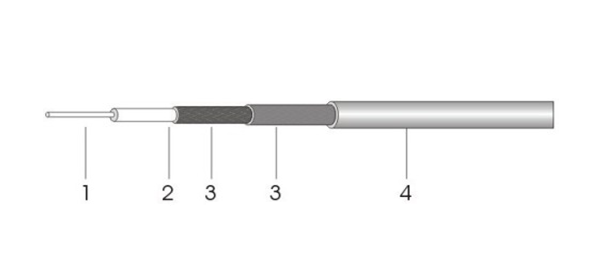

结构参数
| 项目 | 材料 | 直径(mm) |
|---|---|---|
| 1. 内导体 | 镀银铜线 | 7X0.102 |
| 2. 绝缘体 | 发泡聚乙烯 | 1.60 |
| 3. 外导体 | 双层镀银铜线编织 | Nom.2.50 |
| 4. 护套 | 低烟无卤聚烯烃 | 3.10 |
电性能参数
| 电容(pF/m) | 64 |
| 阻抗(ohm) | 50 |
| 传输速率(%) | 70 |
| 绝缘电阻(Mohm.km) | 5000 |
| 绝缘耐压(KV) | 2.0 |
| 最大工作电压(KVrms) | 0.9 |
机械和环境性能
| 最小弯曲半径, 单次(mm) | 20 |
| 最小弯曲半径, 重复(mm) | 30 |
| 工作温度范围(℃) | -40至+80 |
| ROHS环保 | 符合 |
衰减 (海平面20℃)
| 频率(MHz) | 衰减(dB/m) |
|---|---|
| 150 | 0.33 |
| 220 | 0.40 |
| 450 | 0.56 |
| 900 | 0.80 |
| 1500 | 1.05 |
| 1800 | 1.18 |
| 2000 | 1.25 |
| 2500 | 1.45 |
