主要技术特性
| 电气性能 | 材料及机械性能 |
| 特性阻抗 |
50Ω |
|
内导体 |
插针 |
锡青铜 |
镀金 |
| 频率范围 |
0~30GHz |
|
插孔 |
铍青铜 |
镀金 |
| 额定电压 |
250V rms |
|
壳体及其他金属件 |
黄铜/不锈钢 |
镀金/钝化 |
| 介质耐压 |
750V rms |
|
弹性件 |
|
铍青铜 |
镀金 |
| 电压驻波比 |
≤1.07+0.1F(GHz) |
|
绝缘介质 |
|
PTFE |
|
| 接触电阻 |
≤6.0mΩ |
中心接触件 |
密封圈 |
|
硅橡胶 |
| ≤2.5mΩ |
外接触件 |
温度范围 |
|
-65℃ ~+165℃ |
|
| 绝缘电阻 |
≥10000MΩ |
|
耐久性 |
|
500次 |
|
| 插入损耗 |
≤0.06√f(GHz)dB |
|
|
|
|
|

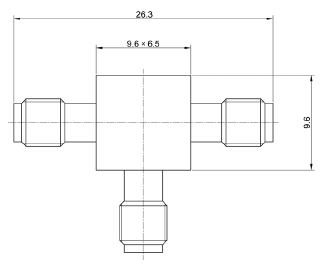

具体型号
