主要技术特性
| 电气性能 | 材料及机械性能 | |||||
|---|---|---|---|---|---|---|
| 特性阻抗 | 50Ω | 内导体 | 插针 | 黄铜 | 镀金 | |
| 频率范围 | DC~18GHz | 插孔 | 铍青铜 | 镀金 | ||
| 额定电压 | 335V rms | 壳体及其他金属件 | 黄铜/不锈钢 | 镀金/钝化 | ||
| 介质耐压 | 1000V rms | 弹性件 | 铍青铜 | 镀金 | ||
| 电压驻波比 | ≤1.15+0.012f | 绝缘介质 | PTFE | |||
| 接触电阻 | ≤3.0mΩ | 中心接触件 | 密封圈 | 硅橡胶 | ||
| ≤2.0mΩ | 外接触件 | 温度范围 | -65℃ ~+165℃ | |||
| 绝缘电阻 | ≥5000MΩ | 耐久性 | 500次 | |||
| 插入损耗 | ≤0.06√f(GHz)dB | |||||

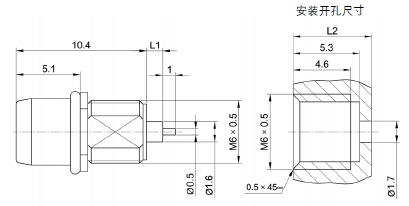

具体型号
 |
 |
| 产品型号 | L1 | L2 |
|---|---|---|
| BMA-JYD | 1.3 | 6.6 |
| BMA-JYD2G | 1.0 | 6.4 |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|

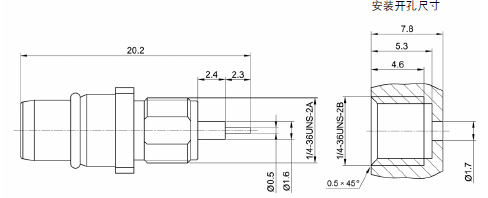

| BMA-JYD1 |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|

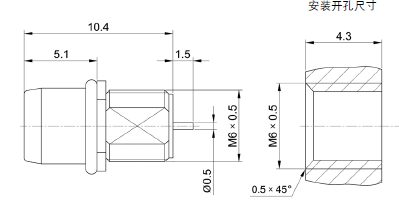

| BMA-JYD3G |
