主要技术特性
| 电气性能 | 材料及机械性能 |
| 特性阻抗 |
50Ω |
|
内导体 |
插针 |
黄铜 |
镀金 |
| 频率范围 |
DC~40GHz |
|
插孔 |
铍青铜 |
镀金 |
| 额定电压 |
335V rms |
|
壳体及其他金属件 |
黄铜/不锈钢 |
镀金/钝化 |
| 介质耐压 |
1000V rms |
|
弹性件 |
|
铍青铜 |
镀金 |
| 电压驻波比 |
≤1.05+0.08f(GHz) |
|
绝缘介质 |
|
PTFE或LCP |
|
| 接触电阻 |
≤3mΩ |
中心接触件 |
密封圈 |
|
硅橡胶 |
|
| ≤2mΩ |
外接触件 |
温度范围 |
|
-65℃ ~+165℃ |
| 绝缘电阻 |
≥5000MΩ |
|
耐久性 |
|
500次 |
|
| 插入损耗 |
≤0.06√f(GHz)dB |
|
|
|
|
|

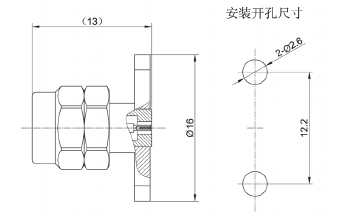

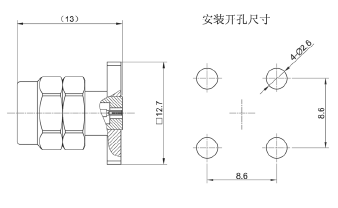

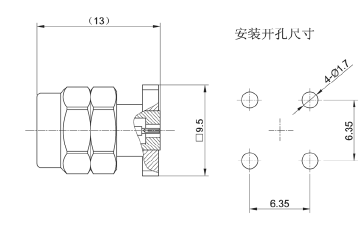

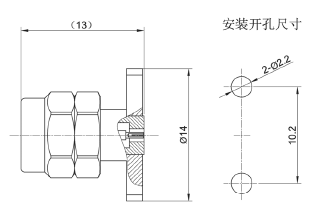

具体型号
| 产品型号 | 适配插针(直径) | 备注 |
| SMK-JFD1 |
0.30 |
|
| SMK-JFD2 |
0.38 |
|
| SMK-JFD3 |
0.45 |
|
| SMK-JFD4 |
0.50 |
|
| 产品型号 | 适配插针(直径) | 备注 |
| SMK-JFD5 |
0.30 |
|
| SMK-JFD6 |
0.38 |
|
| SMK-JFD7 |
0.45 |
|
| SMK-JFD8 |
0.50 |
|
| 产品型号 | 适配插针(直径) | 备注 |
| SMK-JFD9 |
0.30 |
|
| SMK-JFD10 |
0.38 |
|
| SMK-JFD11 |
0.45 |
|
| SMK-JFD12 |
0.50 |
|
| 产品型号 | 适配插针(直径) | 备注 |
| SMK-JFD13 |
0.30 |
|
| SMK-JFD14 |
0.38 |
|
| SMK-JFD15 |
0.45 |
|
| SMK-JFD16 |
0.50 |
|
