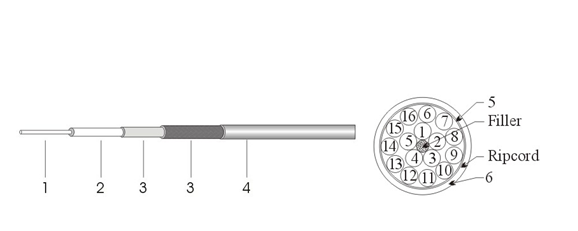

结构参数
| 项目 | 材料 | 直径(mm) |
|---|---|---|
| 1. 内导体 | 镀银铜线 | 0.40 |
| 2. 绝缘体 | 发泡聚乙烯 | 1.95 |
| 3. 外导体 | 铝箔+镀锡铜线编织 | Nom.2.45 |
| 4. 护套 |
聚氯乙烯(PVC) |
3.20 |
| 内电缆印字 | 1/1×内单根电缆印字可以是2-16 | --- |
| 5. 隔离 | 聚酯带 | --- |
| 6. 外护套 | 聚氯乙烯(PVC) | 16.5 |
电性能参数
| 最大内导体直流电阻(Ohm/km@20℃) | 138 |
| 最小绝缘电阻(Gohm.km) | 10 |
| 电容(pF/m) | Nom.56 |
| 阻抗(ohm) | 75 |
| 耐压(Vdc 50Hz/1min.) | 1500 |
| 工作电压(Vrms) | 500 |
| 两同轴间电缆串音(dB) | 80 |
机械和环境性能
| 工作温度范围(℃) | -25至+70 |
| ROHS环保 | 符合 |
衰减
| 频率(MHz) | 衰减(dB/100m) |
|---|---|
| 1 | 2.0 |
| 4 | 3.6 |
| 17 | 7.2 |
| 70 | 14.8 |
| 200 | 26.0 |
